So ersetzen Sie den CPU-Lüfter im Intel NUC8 (NUC8i7BEH / NUC8i3BEH / NUC8i5BEH) – BSC0805HA-00, DC 5 V 0,60 A

🔧 So ersetzen Sie den CPU-Lüfter im Intel NUC8 (NUC8i7BEH / NUC8i3BEH / NUC8i5BEH)

⚠️ Haftungsausschluss

Dieser Vorgang beinhaltet die Demontage Ihres NUC. Dadurch kann die Garantie erlöschen. Fahren Sie nur fort, wenn Sie mit empfindlicher Elektronik und statischer Sicherheit vertraut sind.

🧰 Benötigte Werkzeuge und Materialien

  • Kreuzschlitzschraubendreher (Größe PH0 oder PH1)

  • Plastikspatel (optional, aber hilfreich)

  • Wärmeleitpaste (neu)

  • Isopropylalkohol und fusselfreies Tuch

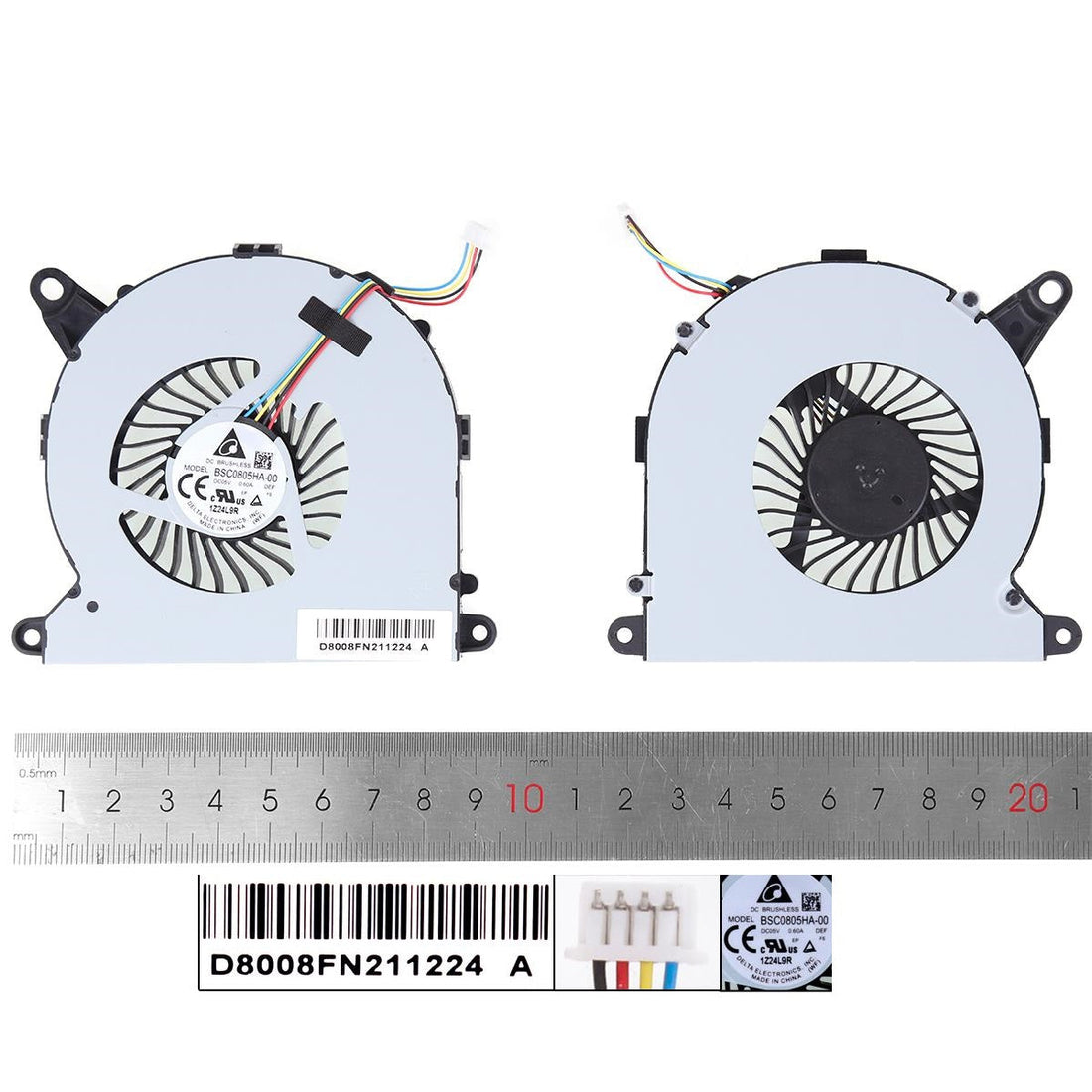

  • Ersatzlüfter: BSC0805HA-00, DC 5V 0,60A

  • Antistatisches Armband (empfohlen)

🔌 1. Ausschalten und Stecker ziehen

  • Fahren Sie den NUC vollständig herunter.

  • Ziehen Sie das Netzteil und alle angeschlossenen Kabel ab.

  • Halten Sie die Einschalttaste einige Sekunden lang gedrückt, um die verbleibende Energie zu entladen.

📦 2. Entfernen Sie die untere Abdeckung

  • Drehen Sie den NUC um.

  • Entfernen Sie mit einem Kreuzschlitzschraubendreher die vier Schrauben an der Unterseite.

  • Heben Sie die untere Abdeckung vorsichtig ab.

💽 3. Entfernen Sie die SSD und den RAM (optional, aber sicherer)

  • Entfernen Sie bei Bedarf die M.2-SSD und den RAM, um Schäden zu vermeiden.

  • Legen Sie sie in einer antistatischen Verpackung oder auf einer sauberen Oberfläche beiseite.

🧱 4. Mainboard ausbauen

  • Trennen Sie alle internen Kabel (Lüfter, Frontpanel usw.).

  • Lösen Sie die Befestigungsschrauben der Platine.

  • Schieben oder heben Sie das Motherboard vorsichtig aus dem Gehäuse. Achten Sie auf die darunter liegenden Anschlüsse.

❄️ 5. Suchen und entfernen Sie den CPU-Lüfter

  • Der Lüfter ist oben auf dem Kühlkörper montiert.

  • Trennen Sie das Lüfterkabel vom Motherboard.

  • Entfernen Sie die Schrauben, mit denen der Lüfter befestigt ist.

  • Heben Sie den Lüfter vorsichtig ab.

🧼 6. Reinigen Sie den Kühlkörper und die CPU

  • Entfernen Sie mit Isopropylalkohol und einem fusselfreien Tuch alte Wärmeleitpaste von der CPU und dem Kühlkörper.

  • Alles trocknen lassen.

🔁 7. Installieren Sie den neuen Lüfter

  • Setzen Sie den neuen Lüfter auf den Kühlkörper.

  • Richten Sie die Schraubenlöcher aus und befestigen Sie es mit Schrauben.

  • Schließen Sie das Lüfterkabel wieder an das Motherboard an.

  • Tragen Sie eine kleine Menge (erbsengroß) neuer Wärmeleitpaste auf die CPU auf.

🧩 8. Bauen Sie den NUC wieder zusammen

  • Setzen Sie das Motherboard vorsichtig wieder in das Gehäuse ein.

  • Schließen Sie die internen Kabel wieder an.

  • Installieren Sie die SSD und den RAM neu, falls Sie sie entfernt haben.

  • Schließen Sie das Gehäuse und schrauben Sie die untere Abdeckung wieder fest.

⚙️ 9. Testen Sie das System

  • Schließen Sie das Gerät an die Stromversorgung an und starten Sie den NUC.

  • Rufen Sie das BIOS auf, um zu überprüfen, ob der Lüfter erkannt wird und sich dreht.

  • Überwachen Sie die CPU-Temperaturen mit Software wie HWMonitor oder Intel Power Gadget.

🎉 Erledigt!

Sie haben den CPU-Lüfter in Ihrem Intel NUC8 erfolgreich ausgetauscht. Ihr System sollte jetzt kühler und leiser laufen.
